Mini poluprovodnički releji (SSR) su bitne komponente u modernim električnim i elektronskim sistemima, nudeći brojne prednosti u odnosu na tradicionalne elektromehaničke releje. Kao dobavljač Mini Solid State releja, često me pitaju kako ovi uređaji rade. U ovom postu na blogu ću se pozabaviti unutrašnjim radom mini solid state releja, istražujući njihove principe, komponente i primjenu.
Osnovni principi čvrstog releja
Da biste razumjeli kako rade mini poluprovodnički releji, važno je prvo shvatiti osnovne principe poluprovodničkih releja općenito. Za razliku od elektromehaničkih releja, koji koriste mehaničke kontakte za otvaranje i zatvaranje električnog kola, poluvodički releji se oslanjaju na poluvodičke uređaje koji obavljaju istu funkciju. To znači da nema pokretnih dijelova u čvrstom releju, što rezultira nekoliko prednosti, uključujući brže vrijeme uključivanja, duži vijek trajanja i smanjenu električnu buku.
Osnovni rad čvrstog releja uključuje upotrebu ulaznog kontrolnog signala za uključivanje ili isključivanje izlaznog kola opterećenja. Kada se kontrolni signal primijeni na ulaz releja, on aktivira poluvodički uređaj, kao što je tiristor ili tranzistor, koji zauzvrat omogućava struji da teče kroz izlazni krug opterećenja. Suprotno tome, kada se upravljački signal ukloni, poluvodički uređaj se isključuje, prekidajući strujni tok u izlaznom kolu.
Komponente Mini Solid State releja
Mini solid state releji se obično sastoje od nekoliko ključnih komponenti, od kojih svaka igra ključnu ulogu u radu releja. Ove komponente uključuju:
- Ulazno kolo: Ulazno kolo je odgovorno za primanje kontrolnog signala i pretvaranje u prikladan oblik za pokretanje poluvodičkog sklopnog uređaja. U većini mini poluprovodničkih releja, ulazno kolo se sastoji od optokaplera, koji obezbeđuje električnu izolaciju između ulaznog i izlaznog kola. Ova izolacija pomaže u zaštiti upravljačkog kruga od električnog šuma i napona u izlaznom kolu.
- Optocoupler: Optocoupler, također poznat kao optoizolator, je uređaj koji koristi svjetlost za prijenos električnog signala iz jednog strujnog kruga u drugi, istovremeno osiguravajući električnu izolaciju. U mini poluprovodničkom releju, optospojnik se sastoji od LED (diode koja emituje svjetlost) i fotodetektora. Kada struja teče kroz LED, on emituje svetlost, koju detektor detektuje. Fotodetektor pretvara svjetlosni signal u električni signal, koji se koristi za pogon poluvodičkog prekidača.
- Poluprovodnički prekidački uređaj: Poluprovodnički prekidački uređaj je srce mini poluprovodničkog releja. Odgovoran je za kontrolu toka struje u krugu izlaznog opterećenja. Ovisno o primjeni, poluvodički sklopni uređaj može biti tiristor, trijak ili tranzistor. Tiristori i trijaci se obično koriste u AC aplikacijama, dok se tranzistori obično koriste u DC aplikacijama.
- Izlazno kolo: Izlazni krug je odgovoran za povezivanje poluvodičkog sklopnog uređaja na krug izlaznog opterećenja. Obično se sastoji od niza otpornika, kondenzatora i dioda, koji se koriste za zaštitu poluvodičkog sklopnog uređaja od skokova napona i strujnih udara.
Kako rade mini solid state releji
Sada kada imamo osnovno razumijevanje komponenti mini solid state releja, pogledajmo bliže kako oni rade. Rad mini solid state releja može se podijeliti u dva glavna stupnja: ulazni i izlazni stupanj.
Input Stage
Ulazni stupanj mini solid state releja počinje kada se na ulazno kolo primijeni kontrolni signal. Upravljački signal može biti ili jednosmjerni napon ili impulsni signal, ovisno o vrsti releja. Kada se primijeni kontrolni signal, on uzrokuje da struja teče kroz LED u optokapleru. LED emituje svetlost, koju detektuje fotodetektor u optokapleru. Fotodetektor pretvara svjetlosni signal u električni signal, koji se koristi za pogon poluvodičkog prekidača.
Output Stage
Jednom kada se aktivira poluvodički sklopni uređaj, on dozvoljava struji da teče kroz izlazni krug opterećenja. Količina struje koja može teći kroz izlazni krug opterećenja ovisi o nazivu poluvodičkog sklopnog uređaja. U većini mini poluprovodničkih releja, poluvodički sklopni uređaj je naznačen za određenu maksimalnu struju i napon.
Kada se upravljački signal ukloni iz ulaznog kola, struja koja prolazi kroz LED u optokapleru prestaje. Ovo uzrokuje da LED prestane emitovati svjetlost, što zauzvrat uzrokuje da fotodetektor prestane generirati električni signal. Bez električnog signala, poluvodički sklopni uređaj se isključuje, prekidajući strujni tok u krugu izlaznog opterećenja.
Prednosti Mini Solid State releja
Mini poluprovodnički releji nude nekoliko prednosti u odnosu na tradicionalne elektromehaničke releje, uključujući:
- Brže vreme prebacivanja: Mini poluprovodnički releji mogu se uključiti i isključiti mnogo brže od elektromehaničkih releja. To ih čini idealnim za aplikacije koje zahtijevaju brzo prebacivanje, kao što je kontrola motora i regulacija napajanja.
- Duži životni vek: Budući da mini poluprovodnički releji nemaju pokretne dijelove, oni su manje skloni habanju od elektromehaničkih releja. To rezultira dužim vijekom trajanja i smanjenim troškovima održavanja.
- Smanjena električna buka: Mini poluprovodnički releji proizvode manje električne buke od elektromehaničkih releja. To ih čini idealnim za aplikacije koje su osjetljive na električnu buku, kao što je audio i video oprema.
- Mala veličina: Mini poluprovodnički releji su mnogo manjih dimenzija od elektromehaničkih releja. To ih čini idealnim za aplikacije gdje je prostor ograničen, kao što su štampane ploče i mali elektronski uređaji.
Primjena Mini Solid State releja
Mini solid state releji se koriste u širokom spektru aplikacija, uključujući:
- Industrial Automation: Mini poluprovodnički releji se obično koriste u sistemima industrijske automatizacije za kontrolu rada motora, grijača i druge električne opreme. Koriste se i u programabilnim logičkim kontrolerima (PLC) za kontrolu toka električnih signala između različitih komponenti sistema.
- Regulacija napajanja: Mini poluprovodnički releji se koriste u krugovima za regulaciju napajanja za kontrolu izlaznog napona i struje napajanja. Također se koriste u krugovima za punjenje baterija za kontrolu procesa punjenja i sprječavanje prekomjernog punjenja.
- Kućni aparati: Mini poluprovodnički releji se koriste u raznim kućnim aparatima, kao što su frižideri, mašine za pranje veša i klima uređaji. Koriste se za kontrolu rada motora, grijača i drugih električnih komponenti uređaja.
- Automotive Electronics: Mini poluprovodnički releji se koriste u automobilskim elektronskim sistemima za kontrolu rada različitih električnih komponenti, kao što su farovi, zadnja svetla i električni prozori. Koriste se i u sistemima upravljanja motorom za kontrolu sistema ubrizgavanja goriva i paljenja.
Naša ponuda proizvoda

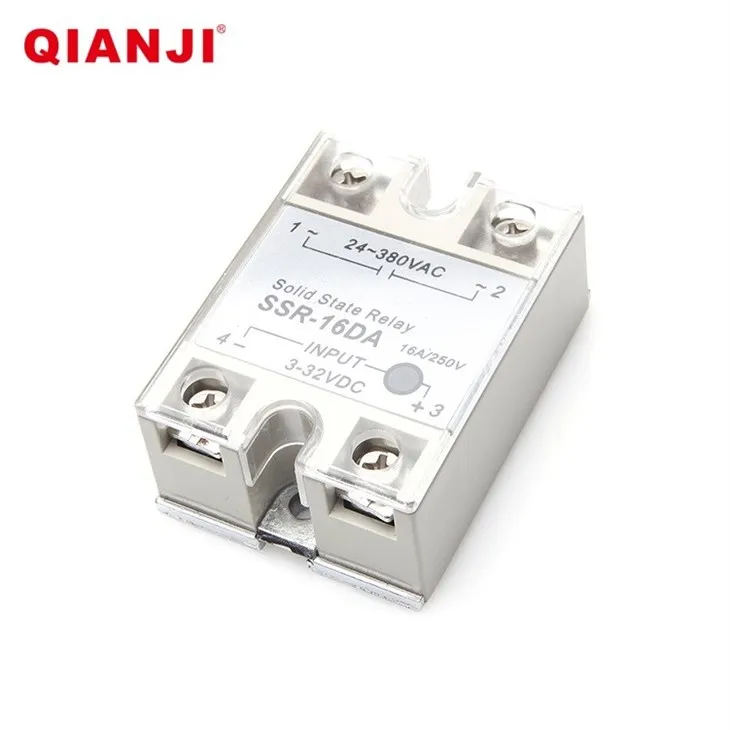

Kao dobavljač Mini Solid State releja, nudimo širok spektar proizvoda koji zadovoljavaju potrebe naših kupaca. Naša linija proizvoda uključuje3A DC Solid State Relay,220vac Solid-state relej, iNajbolji poluprovodnički relej za automatizaciju. Ovi releji su dizajnirani da obezbede pouzdane i efikasne performanse u raznim primenama.
Kontaktirajte nas za nabavku
Ako ste zainteresirani za kupovinu Mini Solid State releja za svoju aplikaciju, preporučujemo da nas kontaktirate za više informacija. Naš tim stručnjaka rado će vam pomoći u odabiru pravog releja za vaše potrebe i pružiti vam konkurentnu ponudu. Posvećeni smo pružanju naših kupaca visokokvalitetnim proizvodima i izvrsnom korisničkom uslugom.
Reference
- Dorf, RC, & Bishop, RH (2016). Uvod u električna kola. Wiley.
- Sedra, AS, & Smith, KC (2015). Mikroelektronska kola. Oxford University Press.
- Horowitz, P., & Hill, W. (2015). Umetnost elektronike. Cambridge University Press.
