Održavanje releja upravljačke ploče vrata lifta: Kompletan vodič za 2025

Kada vrata lifta oklijevaju, zamuckuju ili potpuno prestanu raditi, to je više nego samo neugodno. To je ozbiljan problem koji utiče na sigurnost i pouzdanost cijelog sistema. Ovi problemi su frustrirajuće uobičajeni za tehničare za održavanje. Često se vuku unazad do jednog malog, vrijednog dijela: elektromehaničkog releja na kontrolnoj ploči vrata.

Ovi mali prekidači obavljaju ogroman posao pretvaranja niskonaponskih-signala u jaku-motornu snagu, ciklus za ciklusom. Zbog ovog stalnog rada oni više ne uspijevaju od ostalih dijelova. Ovaj vodič vam daje kompletan, stručan vodič za održavanje relejnih sistema kontrolne ploče za vrata lifta. Preći ćemo preko jednostavnih nagađanja i dati vam jasan proces za dijagnozu, sigurnosne korake, preciznu zamjenu i pametnu prevenciju.

Naučit ćete sve o:

Zašto releji pokvare, posebno od kontaktne oksidacije i luka.

Zaključavanje/označavanje (LOTO) i električni sigurnosni koraci za sisteme liftova.

Dijagnostička metoda-po{1}}korak, od vizuelne provjere do tačnog električnog testiranja.

Profesionalne tehnike zamjene koje osiguravaju trajne popravke.

Strategije prevencije kako bi dijelovi sistema vrata trajali duže.

Kritična uloga releja

Elektromehanički prekidač

Relej je u osnovi elektromehanički prekidač. Mala struja pokreće unutrašnji kalem, stvarajući magnetno polje koje spaja kontakte. Ovim se završava zasebno,-kolo velike snage.

Ovaj jednostavan posao je od vitalnog značaja u krugu pogona vrata. Glavni kontroler lifta šalje logičke signale kao što su "otvorena vrata" ili "zatvorena vrata" na kontrolnu ploču vrata. Releji na ovoj ploči rade kao prevodioci. Oni pretvaraju ove sićušne signale u veliku struju potrebnu za pokretanje motora vrata.

Visoka frekvencija prebacivanja

Vrata lifta su neki od-najkorištenijih dijelova cijelog sistema. Ova visoka frekvencija uključivanja je glavni razlog zbog kojeg se releji troše. Svaki put kada relej otvori ili zatvori strujno kolo pod opterećenjem, mali električni luk skače preko kontakata.

Ovaj luk uništava pouzdanost. Tokom hiljada ciklusa, uzrokuje fizička i hemijska oštećenja kontaktnih površina. To dovodi do neuspjeha koje ćemo proučavati. Razumijevanje ovog procesa ključno je za dobro rješavanje problema. Mjesto releja u lancu upravljanja je ključno.

Jednostavan tok kontrole izgleda ovako:

[Main Elevator Controller] -> [Low-Voltage Signal] -> [Door Control Board PCB] -> [Relay Coil Energizes] -> [Relay Contacts Close] -> [High-Current Path to Door Motor] ->[Akcija vrata (otvaranje/zatvaranje)]

Ovaj dijagram pokazuje kako kvar u fazi releja prekida vezu između "mozaka" sistema i "mišića" vrata. Rezultat su polomljena vrata.

Analiza uobičajenih kvarova

Simptom: podrhtavanje ili spor rad

Ovo je najčešći znak kvara releja. Vrata mogu početi da se pomeraju, zatim pauziraju, zamuckuju ili rade mnogo sporije nego inače. Uzrok je gotovo uvijek oksidacija kontakta releja ili pitting.

Kako se kontakti stvaraju sa svakim ciklusom, ugljik i drugi oksidi se nakupljaju na površinama. Ovaj sloj ne provodi električnu energiju. To stvara barijeru visokog-otpora koja blokira strujni tok do motora vrata. Motor dobija premalo snage, što uzrokuje slabljenje, uključivanje-i-isključivanje ili sporo kretanje.

Iz praktičnog- iskustva, tehničar bi mogao čuti "zujanje" ili "čavrljanje" sa kontrolne ploče. Ovo je zvuk releja koji se bori da zadrži čvrstu vezu kroz oksidirani sloj. Struja se brzo luči i lomi preko oštećene površine.

Simptom: Mrtva vrata

Kada se vrata uopće ne otvore ili zatvore, problem je prešao preko povremenog otpora do potpunog kvara. To se obično pojavljuje na jedan od dva načina.

Prvo su zavareni kontakti. Vrlo loš električni luk, često zbog zastoja motora ili skoka napona, može stvoriti dovoljno topline da otopi kontaktne točke zajedno. Relej se zaglavi u otvorenom ili zatvorenom položaju. Nikakva količina signala iz kontrolera to ne može promijeniti.

Drugo je kvar zavojnice. Zavojnica elektromagneta koja pokreće prekidač može izgorjeti. Ako je zavojnica otvorena, ne može stvoriti magnetsko polje potrebno za pomicanje kontakata. Tehničar često može uočiti razliku slušanjem. Sa kvarom zavojnice, tipičan "klik" rada releja će izostati kada se da naredba za vrata. Ova tišina direktno ukazuje na problem zavojnice ili drajvera zavojnice. Klik praćen bez motoričke akcije ukazuje na problem kontakta.

Simptom: povremeni rad

Možda je najfrustrirajući simptom "bez-greške" povremeni kvar. Vrata savršeno rade na desetine ciklusa, a onda nasumično otkazuju. Kontrolor često ne bilježi šifru greške. Ovo vas može izluditi kada pokušavate da ga dijagnostikujete.

Jedan od uobičajenih uzroka je pukotina u lemnom spoju koji povezuje relej sa štampanom pločom (PCB). Termički ciklus-konstantno zagrijavanje i hlađenje uslijed upotrebe-i mehaničke vibracije mogu opteretiti lem, uzrokujući sitne lomove. Ove pukotine se mogu razdvojiti tek toliko da prekinu strujno kolo, a zatim se ponovo spojiti kako se temperature mijenjaju ili zbog blagih vibracija.

Drugi uzrok je unutrašnji mehanički kvar unutar samog releja. Opružni mehanizam koji razdvaja kontakte može vremenom oslabiti. Unutrašnji delovi se mogu pomerati, što dovodi do nepouzdanog rada koji ne prati jasan obrazac.

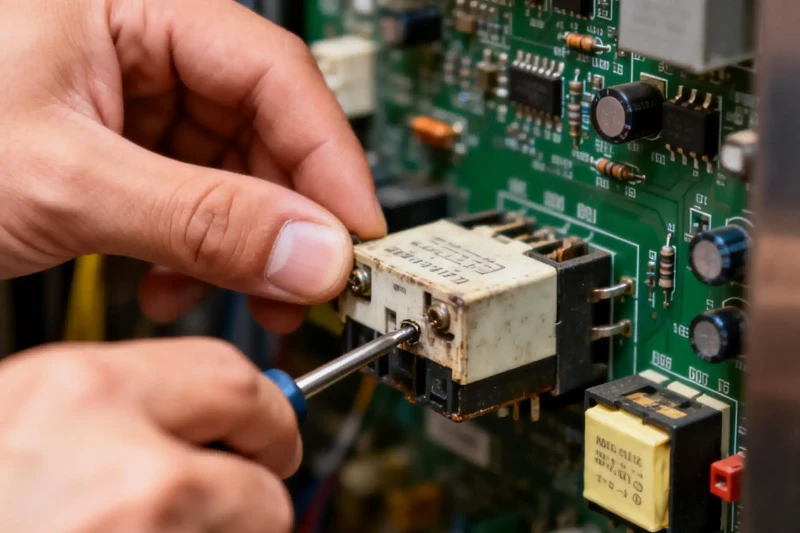

Sigurnost na prvom mjestu: osnovne mjere opreza

LOTO procedura

Nijedna popravka nije vrijedna ugrožavanja vaše sigurnosti. Prije dodirivanja bilo kojeg dijela, lift i njegova oprema moraju se dovesti u stanje nulte{1}}energije. Apsolutno je potrebno slijediti strogu proceduru Lockout/Tagout (LOTO).

Procedura mora slijediti utvrđene sigurnosne standarde, poput onih u ASME A17.1 za Sjevernu Ameriku ili EN 81 za Evropu.

Obavijestite upravu zgrade: Recite osoblju zgrade da će lift biti van funkcije zbog održavanja.

Stavite automobil na pregled: Koristite vrh--automobila ili u-stanici za pregled automobila da preuzmete kontrolu nad liftom.

Postavite automobil: Premjestite automobil na mjesto koje omogućava siguran i jasan pristup motoru vrata i kontrolnoj ploči, obično na sletištu.

Pronađite glavni prekidač: U mašinskoj sobi pronađite prekidač za isključivanje glavne linije za određeni lift koji se servisira.

Isključi-: Okrenite prekidač za isključivanje u položaj OFF.

Zaključavanje i oznaka: Stavite svoju ličnu bravu na opciju za zaključavanje prekidača za isključivanje. Priložite oznaku koja jasno pokazuje vaše ime, datum i posao koji se obavlja. Brava osigurava da se napajanje ne može vratiti dok ne završite svoj posao i ne uklonite ga.

Lična zaštitna oprema

Rad na električnim pločama, čak i kada su bez napona, zahtijeva odgovarajuću ličnu zaštitnu opremu (LZO).

Zaštitne naočare: Zaštitite oči od krhotina i potencijalnog bljeska luka.

Izolirane rukavice: Nosite rukavice procijenjene za napone u sistemu, čak i kada provjeravate nultu energiju.

Odjeća-otporna na plamen (FR): preporučuje se za rad u kontrolnim panelima kao zaštita od opasnosti od bljeska luka.

Električni najbolji primjeri iz prakse

LOTO je prvi korak. Verifikacija je konačna sigurnosna potvrda.

Pravilo "Test-prije-da-dodirneš" je apsolutno. Upotrijebite propisno ocijenjen i funkcionalan multimetar da provjerite je li strujno kolo zaista bez{4}}napona. Testirajte napon između faza, faze{6}}na-masu i faze{8}}na-neutralne na linijskoj strani kontrolne ploče vrata.

Prilikom rukovanja samom PCB-om, elektrostatičko pražnjenje (ESD) je stvarna prijetnja osjetljivoj elektronici. Koristite ESD remen za ručni zglob povezan na odgovarajuću tačku uzemljenja na šasiji lifta. Kada je moguće, radite na ploči na ESD-sigurnoj prostirci.

Sistematski dijagnostički vodič

Korak 1: Vizuelni pregled

Kada je napajanje isključeno i potvrđeno da je isključeno, počnite s detaljnim vizualnim pregledom. Često osnovni uzrok neuspjeha ostavlja fizičke dokaze. Dobra rasvjeta je neophodna. Lupa može biti neprocenjiva.

Pažljivo pregledajte kontrolnu ploču vrata, fokusirajući se na releje. Potražite:

Promjena boje ili zapečenje: Smeđa ili crna oznaka na PCB-u oko pinova releja jasno pokazuje pregrijavanje. Ovo često dolazi od lošeg lemnog spoja koji stvara visok otpor ili neispravnog releja koji povlači previše struje.

Napuklo kućište: Svako fizičko oštećenje plastičnog kućišta releja pokazuje ozbiljno opterećenje, bilo mehaničko ili zbog unutrašnjeg kvara. Ne vjerujte komponenti.

Komponente koje ispupčuju ili cure: Obratite pažnju na obližnje kondenzatore. Neispravan kondenzator može uzrokovati probleme s naponom koji opterećuju strujna kola releja.

Oštećeni lemni spojevi: Ovo je kritična provjera. Koristite lupu da proverite gde je svaki relejni pin zalemljen na ploču. Potražite vidljive naprsline u prstenu-male, kružne lomove u lemu oko igle. Potražite i "hladne" lemne spojeve, koji izgledaju dosadno, sivo i zrnasto umjesto sjajno i glatko.

Korak 2: U-Funkcionalni test kola

Ako vizuelni pregled ne pokaže očigledne greške i može se obaviti bezbedno, funkcionalni test može dati više tragova. To znači privremeno vraćanje struje nakon što se uvjerite da su svi alati i ljudi slobodni od pokretnih dijelova.

Stavite sistem u režim inspekcije da zadržite kontrolu. Naredite vrata da se otvore i zatvore. Slušaj pažljivo.

Jasan "klik" releja koji radi je ključni dijagnostički znak. Ako date komandu i čujete klik, ali motor ne reaguje, problem je vrlo vjerovatno u kontaktima velike snage-releja ili ožičenju nizvodno. Ako date komandu i nema klika, problem je u zavojnici releja ili niskonaponskom -kolu drajvera koji ga napaja.

Korak 3: Električno testiranje-izvan-kola

Ovo je konačni korak za potvrdu neispravnog releja. Ploča mora biti isključena i ponovo zaključana za ovu proceduru. Za najpreciznije rezultate, relej treba odlemiti i ukloniti sa PCB-a. Ostale komponente na ploči mogu ometati očitavanja otpora -kola.

Testiranje kontaktnog otpora

Ovaj test provjerava oksidaciju i pitting o kojima smo ranije govorili.

Podesite svoj digitalni multimetar (DMM) na postavku najnižeg otpora (Ω).

Identifikujte zajedničke (C), normalno otvorene (NO) i normalno zatvorene (NC) kontaktne pinove na releju. Ove informacije se obično štampaju na kućištu releja.

Dodirnite DMM sonde na uobičajene i normalno zatvorene igle. Očitavanje bi trebalo da bude veoma nisko.

Sada morate ručno aktivirati relej. Koristite odgovarajuće jednosmerno napajanje da primenite specificirani napon zavojnice (npr. 12VDC, 24VDC) na igle zavojnice. Trebali biste čuti klik.

Dok je zavojnica pod naponom, izmjerite otpor između uobičajenih i normalno otvorenih pinova.

Dobar kontakt releja treba da ima manje od 0,1 oma. Očitavanje od nekoliko oma, ili ono koje se mijenja, pokazuje značajnu oksidaciju. Svako očitavanje iznad 1 oma znači da je relej pokvaren koji se mora zamijeniti.

Testiranje otpora zavojnice

Ovaj test provjerava je li zavojnica elektromagneta netaknuta.

Držite DMM na postavci otpora (Ω).

Uklonite napajanje sa iglica zavojnice.

Izmjerite otpor na dva klina zavojnice.

Očitavanje treba da odgovara specifikaciji proizvođača. Tipični raspon releja za upravljanje vratima je između 70 i 300 oma, ovisno o naponu. Očitavanje beskonačnosti (OL na većini DMM) znači otvoren ili izgorjeli-namotaj. Očitavanje nula oma znači kratki spoj. U oba slučaja, relej je pokvario.

Procedura zamjene releja

Popraviti ili zamijeniti?

Neki će možda htjeti otvoriti kućište releja i očistiti ili "izbrusiti" kontakte abrazivom. Ovo je privremena, nepouzdana popravka koja nije prihvatljiva za sigurnosni-kritičan sistem kao što je lift.

Čišćenjem se uklanja kontaktni materijal, mijenja se geometrija i napetost opruge mehanizma. Popravka neće trajati i stvara nepredvidivu tačku kvara. Zamjena je jedino profesionalno i sigurno rješenje.

Odabir ispravnog releja

Odabir prave zamjene je ključan. Upotreba pogrešnog releja može oštetiti kontrolnu ploču ili stvoriti ozbiljnu opasnost po sigurnost.

Uskladite brojeve dijelova: Najjednostavniji i najpouzdaniji način je da dobijete tačnu zamjenu pomoću broja dijela odštampanog na originalnom releju.

Potvrdite specifikacije: Ako tačno podudaranje nije dostupno, morate odgovarati četiri kritične specifikacije:

Napon zavojnice: Mora odgovarati originalu (npr. 24VDC). Upotreba releja nižeg napona će ga izgorjeti; viši se neće aktivirati.

Ocjena kontakta: Kontakti novog releja moraju biti ocijenjeni da podnose isti ili veći napon i amperažu kao originalni (npr. 10A @ 250VAC).

Footprint/Pin Layout: Fizički raspored pinova mora biti identičan da bi mogao stati na PCB.

Konfiguracija kontakata: Raspored kontakata (npr. SPDT - Single Pole Double Throw) mora biti isti.

Odlemljenje i uklanjanje

Ovo zahtijeva preciznost kako bi se izbjeglo oštećenje PCB-a. Potreban vam je lemilo-kontrolisano temperaturom, pumpa za odlemljenje (usisnik za lemljenje) i/ili fitilj za odlemljenje (pletenica).

Zagrijte prvi spoj za lemljenje gvožđem dok lem ne poteče.

Brzo upotrijebite pumpu za odlemljivanje ili fitilj da uklonite otopljeni lem.

Ponovite za sve pinove, dodajući malu količinu svježeg lema ako je potrebno da pomognete starom lemu da teče.

Lagano ljuljajte relej kako biste bili sigurni da su svi zatiči slobodni. Nikada ga nemojte forsirati, jer to može podići i uništiti bakrene jastučiće na PCB-u.

Instalacija i lemljenje

Očistite jastučiće na PCB-u izopropil alkoholom kako biste uklonili sve ostatke starog fluksa.

Umetnite novi relej, pazeći da je orijentacija ispravna. Releji često imaju ključeve ili dijagrame na kućištu kako bi spriječili pogrešnu instalaciju.

Zalemite svaki pin, zagrijavajući iglu i podlogu u isto vrijeme nekoliko sekundi prije nanošenja lema.

Upotrijebite samo toliko lema da napravite spoj koji je sjajan i formira konkavni file. Savršen spoj u potpunosti navlaži i klin i jastučić.

Post-Potvrda zamjene

Prije re-instaliranja ploče i uključivanja napajanja, uradite završnu provjeru. Pregledajte svoj rad pomoću lupe kako biste bili sigurni da nema lemnih mostova-slučajnih veza između susjednih pinova.

Kada se ploča ponovo-instalira, vratite napajanje slijedeći obrnutu proceduru LOTO. Testirajte motor vrata kroz nekoliko kompletnih ciklusa otvaranja i zatvaranja kako biste potvrdili da je popravka obavljena i da je rad bez problema.

Proaktivno i preventivno održavanje

Uloga snubber krugova

Iako su releji potrošni dijelovi, njihov vijek trajanja može se značajno produžiti. Glavni uzrok habanja je električni luk na kontaktima. Mnoge kontrolne ploče uključuju snubber krug za suzbijanje ovog luka.

Snubber je tipično mala mreža otpornika i kondenzatora (RC mreža) ili metalnog oksidnog varistora (MOV) postavljenih paralelno sa kontaktima releja. On apsorbuje energiju-visoke frekvencije luka, efikasno ga zaustavlja. Tokom održavanja, vizuelno pregledajte ove komponente prigušivača da li ima znakova toplotnog stresa ili oštećenja. Njihov kvar može dovesti do ranog kvara releja.

Faktori životne sredine

Radno okruženje igra veliku ulogu u tome koliko dugo traju elektronske komponente. Mašinska soba koja je prljava, vlažna ili podložna ekstremnim promjenama temperature ubrzat će kvar komponente.

Održavajte mašinsku sobu čistom kako biste smanjili nakupljanje prašine na PCB-ima. Prašina može privući vlagu i uzrokovati kratke hlače. Pobrinite se da sistemi ventilacije i kontrole klime rade tako da održavaju okolinu u rasponu temperature i vlažnosti koji je odredio proizvođač.

Kontrolna lista za preventivno održavanje

Uključite ove provjere u svoj raspored rutinskog održavanja kako biste uhvatili potencijalne probleme releja prije nego što dovedu do isključivanja.

Zaključak: Posvećenost pouzdanosti

Održavanje relejnih sistema kontrolne ploče za vrata lifta je zadatak koji se kreće od širokih simptoma poput podrhtavanja vrata do sitnih detalja napuklog lemnog spoja. Predstavlja osnovne principe kvalifikovanog tehničara lifta.

Prateći sistematski proces, pretvaramo nagađanje u preciznu nauku. Ovo putovanje jača tri osnovna stuba naše profesije. Prvo, sigurnost na prvom mjestu, uvijek implementirano kroz rigorozne LOTO procedure. Drugo, tačna dijagnoza, postignuta korištenjem pravih alata i tehnika za otklanjanje problema s operaterom vrata lifta, zamjenu PCB-a za podizanje, oksidaciju kontakta releja, sigurnosno održavanje lifta, ispitivanje popravke pogonskog kruga vrata i potvrdu kvara. Treće, kvalitetna popravka, izvedena odabirom ispravnih komponenti i primjenom profesionalnih standarda lemljenja.

Pažljivo održavanje ovih malih, ali kritičnih komponenti je fundamentalno za sigurnost, pouzdanost i performanse cijelog sistema liftova. Vrata koja neometano rade direktno odražavaju stručnost i brigu uloženu u njihovo održavanje.
